試驗方案：醫(yī)療精密包裝管拉伸試驗方法
計算標(biāo)準(zhǔn)：GB/T 1040.2-2006

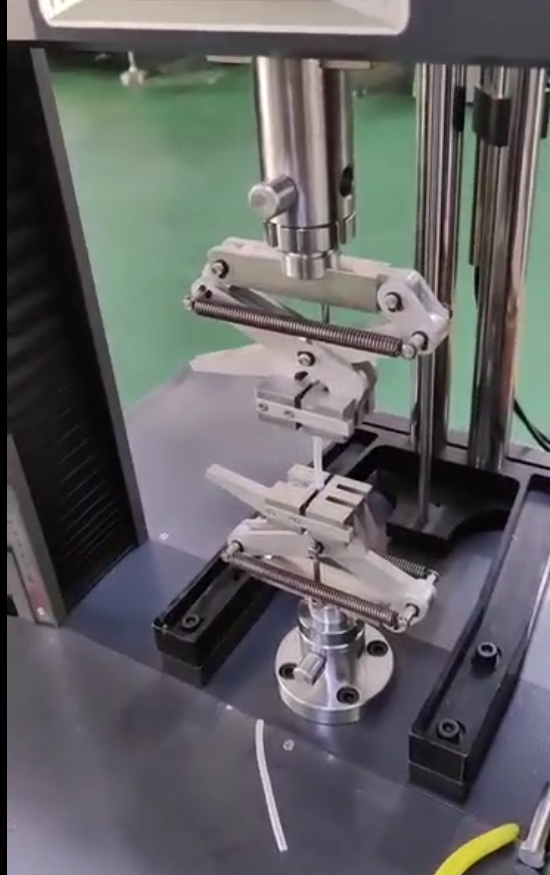

試驗設(shè)備：三思泰捷電子拉力機CMT1103
試驗速度：400 mm/min
試驗日期：2023-05-02
原始標(biāo)距：50 mm
送樣單位：某醫(yī)療精密包裝有限公司
客戶背景：該公司是一家美資公司，中國工廠總投資2500萬美金，建筑面積22,300平方米。擁有萬級和十萬級潔凈室，生產(chǎn)各類醫(yī)用管路，包含TPU，硅膠，PEBAX， PVC和各種微細擠出管路。同時生產(chǎn)醫(yī)用粒子，以及噴霧管。并銷售集團公司的橡膠墊圈，注塑環(huán)形墊圈，橡膠滴管，藥用特定橡膠產(chǎn)品，及其它氣霧劑應(yīng)用產(chǎn)品。


備注：4mm硅膠管拉伸試驗

試驗數(shù)據(jù)：

    最大力    抗拉強度    屈服強度Rp0.2    斷裂伸長率
單位    N    MPa    MPa    %
試樣1    112.50    8.95    3.14    932.16
試樣2    118.12    9.40    3.29    986.42
試樣3    122.17    9.72    3.44    1001.34
試樣4    114.31    9.10    3.22    992.56
試樣5    113.48    9.03    3.16    960.76
試樣6    112.35    8.94    3.31    932.41
最大值    122.17    9.72    3.44    1001.34
最小值    112.35    8.94    3.14    932.16
平均值    115.49    9.19    3.26    967.61

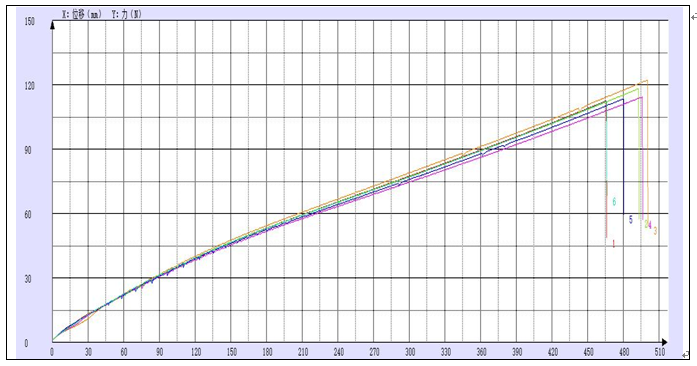

試驗曲線：
